應用：

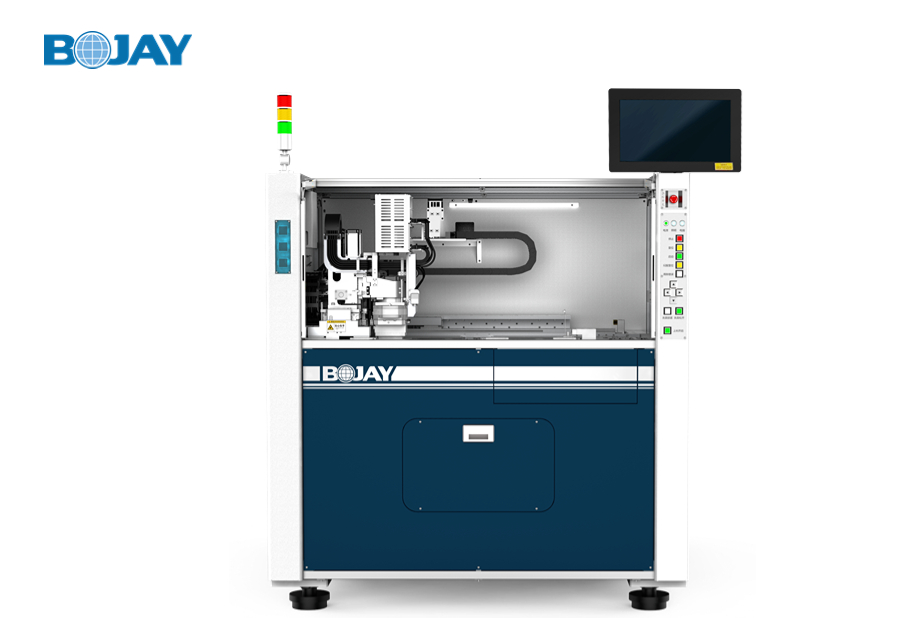

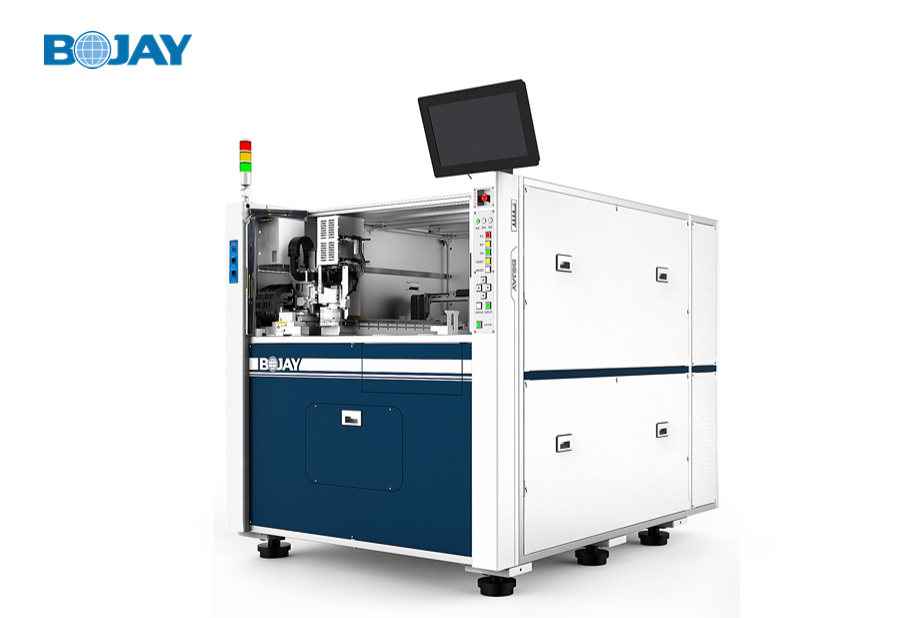

● MCT6151微針測試設備專為柔性電路板及軟硬結合板制造過程進行導通測試、絕緣測試、SPARK、μ-SHORT測試設計。
產品參數：
| 檢查產品 | 柔性電路板、軟硬結合板 |
| 檢查項目 | 導通性檢查2端子法/4端子法，高壓絕緣檢查。選配微短、火花檢查 |
| 基板尺寸 | 最?。篨70*Y150mm，最大：X610*Y510mm |
| 檢查板厚 | 0.01mm~0.5mm |
| 檢查點數 | 標配2048P，選配4092P |
| 基本結構 | 上下模對稱結構，可測雙面板，無需翻面和換向 |
| 定位精度 | XY軸相對位置精度 ±5μm |
| 測量系統 | 標配雙電測系統（自研BJ-MicroTest） |
| 運控單元 | EtherCAT總線伺服+直線電機模組+絕對光柵尺 |
| 視覺系統 | 上下模CCD相機進行定位引導 |
| 供料系統 | 人工放板或選配自動上下料機 |
| 標記系統 | 自動輸出檢查報表，并自動打標 |
| 產品鎖緊 | 4角夾持+XY拉伸控制 |
| 外形尺寸 | W1450×D1820×H1520mm |
| 設備質量 | 1840kg |
| 設備電源 | 單相 AC200~220V ±10% |
